2. November 2024

Im zeitgenössischen maritimen Design ist die Integration effizienter Klimakontrollsysteme entscheidend, um den Komfort und das Wohlbefinden von Passagieren und Besatzung zu gewährleisten.

Mechanische Belüftungssysteme, kombiniert mit Klimaanlagen, bieten umfassende Lösungen für Heizung, Kühlung und frische Luftzufuhr in den Wohnräumen an Bord. Diese Systeme verbessern nicht nur die Innenraumluftqualität, sondern tragen auch erheblich zur Gesamtenergieeffizienz des Schiffes bei.

Für größere Räume wird in der Regel ein zentrales Heizungs-, Lüftungs- und Klimatisierungssystem (HVAC) eingesetzt. Das HVAC-System spielt eine entscheidende Rolle im Design und Betrieb von Kreuzfahrtschiffen, da es den Komfort von Passagieren und Besatzung gewährleistet und gleichzeitig die Funktionalität optimiert. Angesichts der einzigartigen Herausforderungen der maritimen Umgebung—einschließlich variabler Wetterbedingungen und der Notwendigkeit einer optimierten Energieverwaltung—ist das HVAC-System unerlässlich, um eine angenehme Atmosphäre an Bord aufrechtzuerhalten.

Im Kern ist das HVAC-System verantwortlich für die Regulierung der Temperatur, die frische Luftzufuhr und die Kontrolle der Feuchtigkeitsniveaus, wobei auch die Abluft abgesaugt wird. Dieses multifunktionale System ist entscheidend, um ein komfortables Umfeld in verschiedenen Bereichen des Schiffs zu schaffen und aufrechtzuerhalten, wie Passagierkabinen, Restaurants, Lounges und Freizeiteinrichtungen. Durch kontinuierliche Anpassung an äußere Wetterbedingungen und interne Belegungsänderungen gewährleistet das HVAC-System optimalen Komfort und Betriebseffizienz während der gesamten Reise.

H: Heizung ist eine der Hauptfunktionen des HVAC-Systems. In kälteren Klimazonen ist es entscheidend, verschiedene Bereiche des Schiffs mit Wärme zu versorgen. Diese Heizung erfolgt oft durch heißes Wasser oder Dampf, das von den Bordkesseln erzeugt wird. Diese Kessel nutzen Schweröl oder andere Energiequellen zur Wärmeproduktion, die dann über ein Rohrnetz im gesamten Schiff verteilt wird. Durch die Erwärmung des Wassers auf hohe Temperaturen und dessen Zirkulation durch Heizkörper oder Wärmetauscher heizt das HVAC-System die Luft effektiv und sorgt dafür, dass die Passagiere auch bei kalten Bedingungen bequem bleiben.

V: Belüftung ist ein weiterer Schlüsselbereich des HVAC-Systems. Eine angemessene Belüftung ist entscheidend, um die Luftqualität zu erhalten, insbesondere in geschlossenen Räumen mit vielen Menschen. Das System saugt frische Luft von außen an, die dann gefiltert wird, um Staub, Allergene und andere Verunreinigungen zu entfernen. Diese frische Luft wird mit zirkulierter Luft gemischt, um die Energieeffizienz zu optimieren und gleichzeitig eine kontinuierliche Zufuhr frischer Luft zu gewährleisten. Auch die Abluftsysteme sind ebenso wichtig, da sie dafür sorgen, dass verbrauchte Luft entfernt wird und sich keine Schadstoffe ansammeln, wodurch ein gesundes Umfeld im gesamten Schiff sichergestellt wird.

AC: Klimatisierung ist natürlich die am häufigsten erkennbare Funktion eines HVAC-Systems, insbesondere in warmen Klimazonen. Der Kühlprozess umfasst typischerweise die Verwendung von Chillers, die Maschinen sind, die Kältemittel verwenden, um Wärme aus dem Inneren des Schiffs zu absorbieren und nach außen abzugeben. Die Chillers arbeiten in einem Zyklus, der Verdampfung und Kondensation umfasst, was dem Kältemittel ermöglicht, seinen Zustand zu ändern und Wärme effektiv zu entfernen. Dieser Prozess kühlt nicht nur die Luft, sondern trägt auch dazu bei, die Feuchtigkeitsniveaus zu senken, was eine angenehmere Atmosphäre für die Passagiere schafft.

Belüftungs- und Klimatisierungssysteme für Wohnräume

Die Belüftungs- und Klimatisierungssysteme für Unterkünfte werden nach der Norm ISO 7547 berechnet und entworfen. Das System sollte so konzipiert sein, dass es die folgenden Innenbedingungen basierend auf den angegebenen Außenluftbedingungen und einem minimalen Anteil von 40 % frischer Außenluft an der Gesamtluftzufuhr in den betroffenen Räumen gewährleistet:

– Sommer—Temperaturen und relative Luftfeuchtigkeit:

Außenluft: +35 °C und 70 % RH (relative Luftfeuchtigkeit)
Innenluft: +27 °C und 50 % RH (relative Luftfeuchtigkeit)

– Winter—Temperaturen:

Außenluft: −20 °C
Innenluft: +22 °C

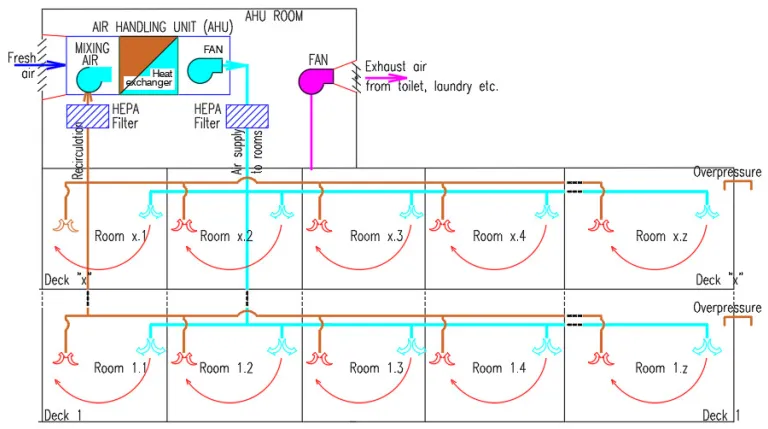

Sobald der Zweck des HVAC-Systems festgelegt ist, ist es wichtig zu verstehen, wie es Heizungs-, Belüftungs- und Klimatisierungsfunktionen im gesamten Schiff bereitstellt. Ein kritisches Element des Systems ist die Luftkanalisation, die als Struktur für die Luftverteilung dient. Dieses Netzwerk von Kanälen leitet die klimatisierte Luft in die verschiedenen Bereiche an Bord und sorgt für einen konstanten Luftstrom und gleichmäßige Temperaturen. Eine ordnungsgemäße Gestaltung des Luftkanalsystems ist entscheidend, um den Widerstand zu minimieren und die Effizienz der Luftbewegung zu optimieren, was den Energieverbrauch und den Komfort verbessert.

Die klimatisierte Luft wird von den Luftbehandlungsgeräten (AHU) erzeugt und verwaltet, die eine zentrale Rolle beim Filtern, Heizen und Verteilen der Luft im gesamten Schiff spielen. Diese Einheiten, ausgestattet mit leistungsstarken Ventilatoren, sind strategisch positioniert, um eine effektive Luftzufuhr, selbst in den isoliertesten Bereichen des Schiffs, wie abgelegenen Kabinen oder Crewunterkünften, sicherzustellen.

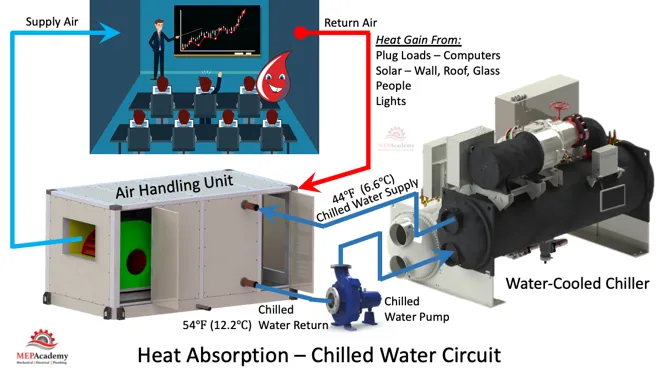

Um die Luft zu kühlen, erzeugen die Marine-Kühler einen Fluss kalten Wassers, der durch das System zirkuliert. Die AHUs verwenden ein Kühlschlangen-System, um Wärme zwischen diesem kalten Wasser und der umgebenden Luft auszutauschen, wodurch die Temperatur der Luft gesenkt wird, bevor sie im gesamten Schiff verteilt wird. Dieser Prozess, kombiniert mit den Heiz- und Belüftungsfunktionen, gewährleistet eine optimale Klimaregulierung für alle Bereiche des Schiffs.

AHU

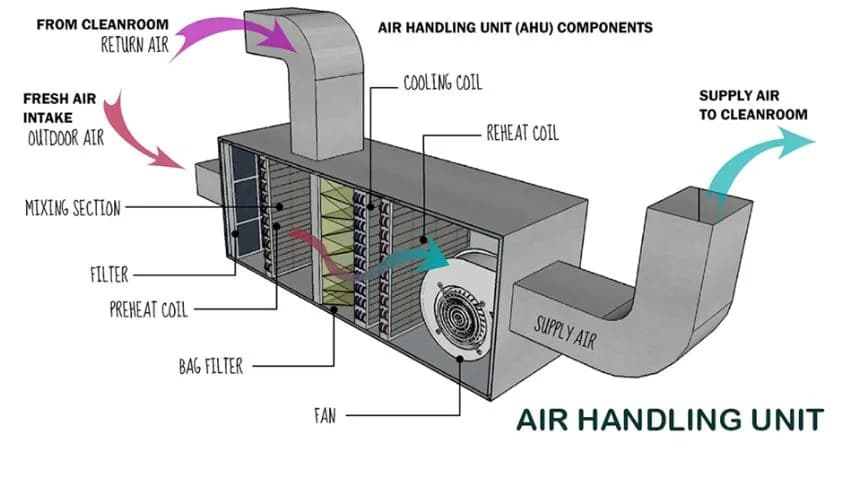

Die marinen Luftbehandlungsgeräte (AHU) sind entscheidend für das Heizen, Kühlen, Filtern und Zirkulieren der Luft, um eine angenehme Umgebung für Passagiere und Besatzung aufrechtzuerhalten. Diese Geräte spielen eine zentrale Rolle bei der Sicherstellung der Luftqualität und des Komforts auf See. Der Prozess beginnt mit der Luftansaugung, bei der die AHUs frische Außenluft ansaugen oder die Innenluft zirkulieren, um die Energieeffizienz zu verbessern. Der Eintritt von frischer Luft gewährleistet eine gute Luftqualität, während der Umlauf den Energieverbrauch minimiert. Nach der Filtration gelangt die Luft zu den Heiz- und Kühlkomponenten.

Für das Heizen zirkuliert heißes Wasser aus den Bordkesseln durch die Spulen, um die Luft zu erwärmen. Im Kühlmodus absorbiert ein Kältemittel Wärme aus der Luft und senkt deren Temperatur. Diese doppelte Funktionsfähigkeit ermöglicht es den AHUs, sich an die unterschiedlichen klimatischen Bedingungen an Bord anzupassen. Neben der Temperaturregelung verfügen marinen AHUs oft über eine Entfeuchtungsfunktion, die in feuchten Umgebungen entscheidend ist. Wenn die Luft abgekühlt wird, kondensiert die Feuchtigkeit und wird abgeleitet, wodurch ein angenehmes Feuchtigkeitsniveau aufrechterhalten und das Wachstum von Schimmel verhindert wird. Nach der Behandlung wird die Luft über Kanäle in das gesamte Schiff verteilt, wobei Ventilatoren einen effizienten Luftstrom in allen Bereichen gewährleisten.

Chiller

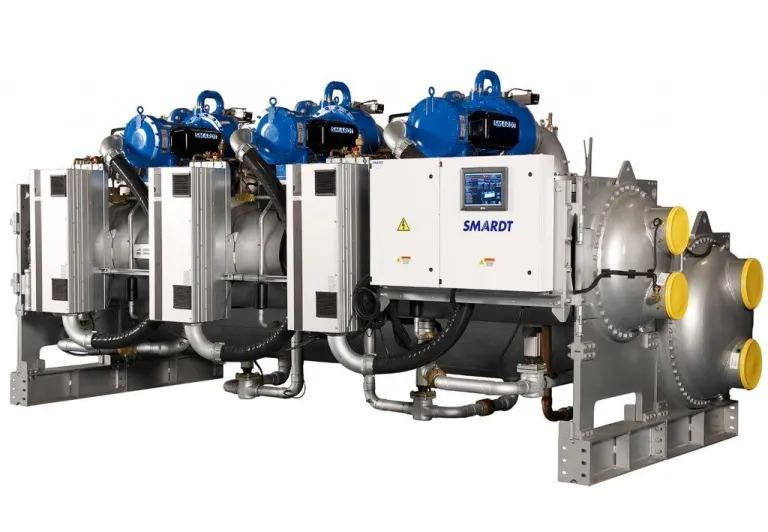

Ein mariner Chiller ist ein grundlegendes Element in den Heizungs-, Belüftungs- und Klimaanlagen (HVAC) von Schiffen, das darauf ausgelegt ist, die Temperatur zu regeln und eine angenehme Umgebung für Passagiere und Besatzung zu gewährleisten. Der Betrieb in maritimen Umgebungen bringt einzigartige Herausforderungen mit sich, und Chiller spielen eine wesentliche Rolle bei deren Bewältigung, indem sie eine effiziente Kühlung für verschiedene Bereiche an Bord bereitstellen.

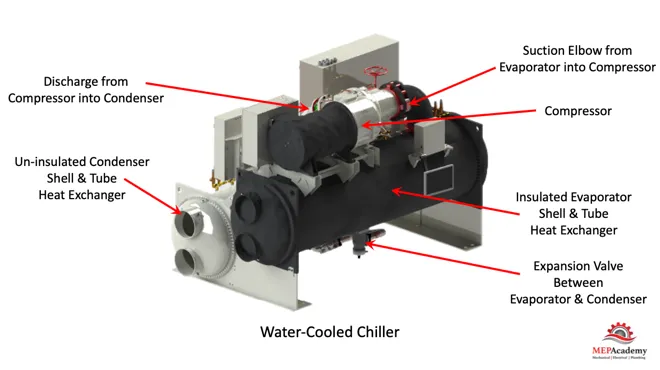

Ein Chiller verwendet einen Kältekreislauf, um Wärme aus dem Inneren des Schiffes aufzunehmen und nach außen abzugeben. Der Prozess beginnt im Verdampfer, wo ein Spezial-Kältemittel in einem niederdruck Flüssigkeitszustand vorliegt. Wenn die warme Luft im Inneren des Schiffes über die Verdampferspulen strömt, absorbiert das Kältemittel Wärme und verdampft zu einem Gas. Dieser entscheidende Schritt senkt die Temperatur der Luft, die dann in Kabinen, Restaurants und anderen Bereichen des Schiffes zirkuliert.

Nachdem das Kältemittel Wärme aufgenommen hat und in Gasform übergegangen ist, fließt es zum Kompressor. Die Aufgabe des Kompressors besteht darin, den Druck und die Temperatur des Gases zu erhöhen und es auf die nächste Phase des Kreislaufs vorzubereiten. Durch das Komprimieren des Gases wird dessen Temperatur erheblich angehoben, was für den Kühlprozess unerlässlich ist. Das Hochdruckgas gelangt dann zum Kondensator, wo es die aufgenommene Wärme abgibt. Im Kondensator fließt das Kältemittel durch Spulen, die der Außenluft oder Meerwasser ausgesetzt sind. Während das Hochdruckgas durch diese Spulen strömt, gibt es seine Wärme an die Umgebung ab und kondensiert zurück in einen Flüssigkeitszustand. Dieser Wärmeübergangsprozess ist entscheidend, um angenehme Temperaturen im Inneren des Schiffes aufrechtzuerhalten. Sobald das Kältemittel wieder in flüssiger Form vorliegt, fließt es zurück zum Verdampfer, und der Kreislauf beginnt von Neuem.

Neben der Bereitstellung von Kühlung für Wohn- und Freizeiträume spielen marine Chiller auch eine Rolle in anderen wichtigen Systemen an Bord. Sie werden häufig verwendet, um Maschinenräume, elektronische Geräte und sogar Lebensmittellagerbereiche zu kühlen, wodurch sichergestellt wird, dass alle Aspekte des Schiffsbetriebs reibungslos funktionieren. Eine angemessene Kühlung hilft, eine Überhitzung kritischer Systeme zu verhindern, was die Gesamtsicherheit und betriebliche Effizienz verbessert.

KONTROLLE UND REGULIERUNG

Die Temperaturregelung innerhalb des HVAC-Systems erfolgt durch eine Reihe von Thermostaten und Kontrollmechanismen, die die Bedingungen im gesamten Schiff überwachen. Diese Steuerungen ermöglichen es den Besatzungsmitgliedern und Passagieren, gewünschte Temperaturen in verschiedenen Bereichen einzustellen, um individuelle Vorlieben zu erfüllen. Die Fähigkeit, Temperaturzonen separat zu steuern, verbessert den Gesamtkomfort an Bord, da verschiedene Bereiche unterschiedliche Belegungsgrade und Nutzungsmuster aufweisen können. Beispielsweise benötigen Speisebereiche möglicherweise kühlere Luft, um große Gruppen zu beherbergen, während private Kabinen wärmer eingestellt werden sollten, um den Komfort zu gewährleisten.

Wie bereits erwähnt, ist die Entfeuchtung, die Teil der Funktion der AHU ist, eine weitere wesentliche Funktion des HVAC-Systems, insbesondere in feuchten maritimen Umgebungen. Hohe Feuchtigkeitsniveaus können zu Unbehagen, Schimmelwachstum und Materialverschlechterung an Bord führen. Das HVAC-System verwendet verschiedene Methoden, um die Luftfeuchtigkeit zu reduzieren, einschließlich Kühlspulen, die die Feuchtigkeit kondensieren und aus der Luft entfernen. Dieser Prozess ist entscheidend, um ein gesundes Raumklima aufrechtzuerhalten und die Integrität der Infrastruktur und Möbel des Schiffes zu schützen.

Die marinen AHUs sind mit fortschrittlichen Steuerungssystemen ausgestattet, die eine präzise Verwaltung von Temperatur, Luftfeuchtigkeit und Luftqualität ermöglichen. Sensoren überwachen kontinuierlich die Bedingungen in Echtzeit und ermöglichen es dem System, automatische Anpassungen basierend auf Belegungsniveaus und externen klimatischen Schwankungen vorzunehmen. Die Betreiber können spezifische Parameter für verschiedene Zonen des Schiffes festlegen, was einen maßgeschneiderten Komfort für die Bedürfnisse von Passagieren und Besatzung ermöglicht.

Zuverlässigkeit, Energie und Effizienz

Marine Kühler, die entscheidend für den Erhalt angenehmer Bedingungen in warmen Klimazonen sind, sind auch für maximale Effizienz und Zuverlässigkeit ausgelegt. Viele Schiffe verwenden mehrere Kühler, um Redundanz zu gewährleisten: Wenn eine Einheit ausfällt, übernehmen die anderen nahtlos, ohne Unterbrechung des Klimatisierungsdienstes. Dies schützt nicht nur den Komfort, sondern verbessert auch die Resilienz des Systems. Darüber hinaus verfügen moderne Kühler über fortschrittliche Steuerungssysteme, die eine präzise Temperaturregelung ermöglichen. Diese Systeme überwachen kontinuierlich Echtzeitdaten, wie Temperaturänderungen und Belegungsniveaus, und passen die Kühlleistung entsprechend an. Diese Anpassungsfähigkeit sorgt dafür, dass Energie effizient genutzt wird, was die Betriebskosten und die Umweltbelastung weiter reduziert.

Energieeffizienz ist in der Tat ein kritischer Faktor bei der Planung und dem Betrieb von HVAC-Systemen auf Kreuzfahrtschiffen, wo fortschrittliche Technologien helfen, den Energieverbrauch zu senken und gleichzeitig den Komfort der Passagiere aufrechtzuerhalten. Moderne marine Luftbehandlungsgeräte (AHU) integrieren Funktionen wie drehzahlvariablen Ventilatoren und Wärmerückgewinnungssysteme, um den Luftstrom zu optimieren und Energieverschwendung zu minimieren. Diese Innovationen ermöglichen es den HVAC-Systemen, hohe Leistungen zu bieten und gleichzeitig den Energieverbrauch erheblich zu senken, was zur Gesamtnachhaltigkeit des Schiffes beiträgt.

Durch die Implementierung dieser Innovationen zur Energieeinsparung können Kreuzfahrtschiffe sowohl Umweltverträglichkeit als auch signifikante Kostensenkungen erreichen, wodurch die Energieeffizienz zu einem zentralen Bestandteil der modernen Gestaltung maritimer HVAC-Systeme wird.

SICHERHEIT

Sicherheit ist in allen Aspekten des Betriebs von Kreuzfahrtschiffen von grundlegender Bedeutung, und das HVAC-System bildet da keine Ausnahme. Regelmäßige Wartung ist entscheidend, um sicherzustellen, dass das System effizient und sicher funktioniert. Die Besatzungsmitglieder sind darin geschult, Probleme wie Leckagen oder Verstopfungen zu erkennen und zu beheben, die die Effektivität des Systems beeinträchtigen könnten. Darüber hinaus sind Notfallprotokolle vorhanden, um die Funktionsfähigkeit des HVAC-Systems in kritischen Situationen, wie Stromausfällen oder Brandnotfällen, aufrechtzuerhalten. Dies gewährleistet, dass Passagiere und Besatzung auch unter schwierigen Umständen sicher und komfortabel bleiben.

FAZIT

Zusammenfassend lässt sich sagen, dass das HVAC-System auf einem Kreuzfahrtschiff ein integriertes und komplexes Netzwerk ist, das eine entscheidende Rolle bei der Schaffung eines komfortablen und gesunden Umfelds für alle an Bord spielt. Durch seine kombinierten Funktionen von Heizung, Belüftung und Klimatisierung passt sich das System an variable Bedingungen an und bietet maßgeschneiderten Komfort, während die Luftqualität erhalten bleibt. Die fortschrittlichen Technologien und Ingenieurlösungen, die in modernen HVAC-Systemen von Kreuzfahrtschiffen eingesetzt werden, zeigen ein Engagement für die Zufriedenheit der Passagiere, Energieeffizienz und Sicherheit. Während Kreuzfahrtschiffe sich weiterentwickeln, wird die Bedeutung effektiver HVAC-Systeme ein Eckpfeiler des Kreuzfahrterlebnisses bleiben, damit die Gäste ihre Reisen komfortabel genießen können, unabhängig von den Wetter- oder Seebedingungen.
